10 cm Gebirgshaubitze M.10
der ö.u. Armee



Typ

mittelkalibriges Rohrrücklaufgeschütz mit auto-matischer Regulierung des Rücklaufes, einem Schutzschild und für den geteilten Transport eingerichtet.

Fortbringung

Rohr auf dem Rohrkarren
Wiege und Schutzschilde auf dem Wiegenkarren
leere Lafette mit Protze fahrbar gemacht
(Protze enthält keine Munition - nur Requisiten)

Aufbau

Räderlafette

Kaliber

104 mm über den Feldern

größte Schussweiten

Granate = 6,0 km
Granatschrapnell = 5,4 km

Elevation

-8° bis + 43°

Seitenbestreichung

je 3°

Feuerschnelligkeit

1 Schuss pro Minute

Munition

beim Geschütz: 2 Munitionstragtiere (2 Verschläge
                        a` 3 Schuss)
in der Batterie:   80 Tragtiere (480 Schuss)
GbHbMunKol.:    60 einsp. Landeskarren
                        (480 Schuss)
Aufteilung:        168 Granaten, 312 Schrapnells

Verwendung

Störungs- Zerstörungs- und Vernichtungsfeuer.
Eingesetzt bei den GbAR im Okkupationsgebiet  und Süddalmatien.

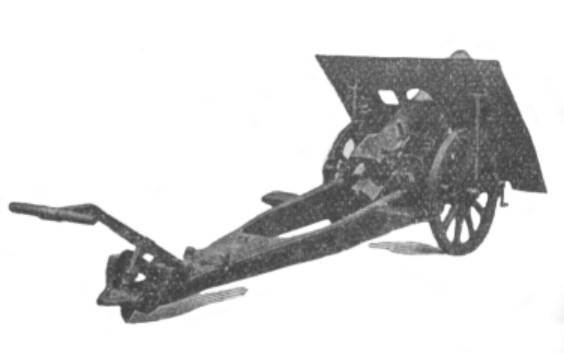

Geschütz

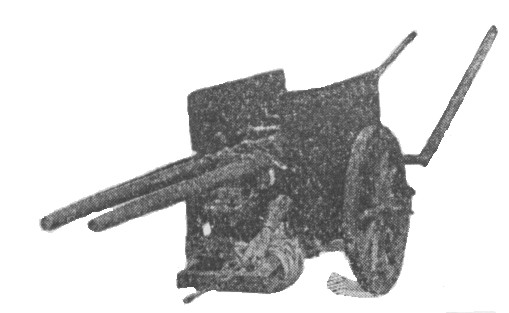

Rohrkarren

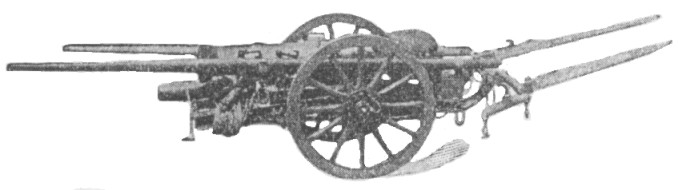

Wiegenkarren
